Pavarų dėžės greičio reduktorius pramoninei mašinai

PLMD 120 / PLMD +120

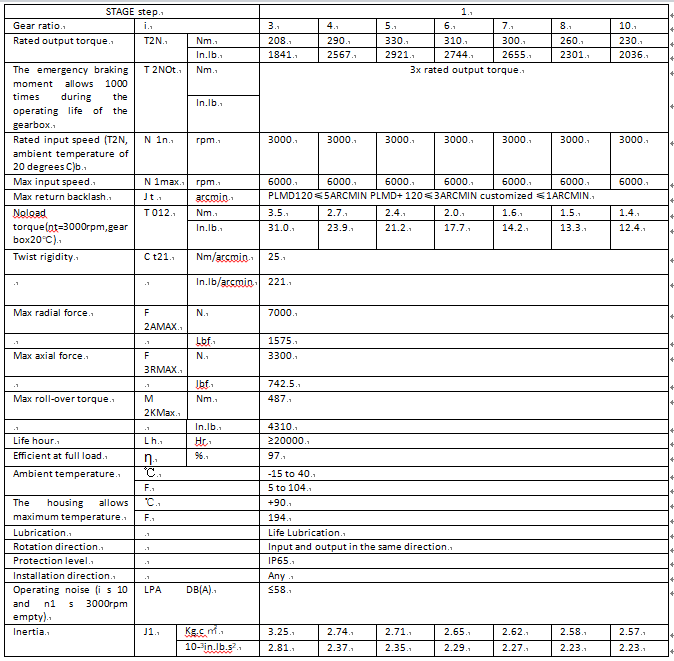

STAGE lygis				2
Pavarų skaičius	i			15		16		20	25			30	35		40		50	60	70	80	100
Nominalus išėjimo sukimo momentas	T2N		Nm	208		220		290	330			310	300		260		330	310	300	260	230
			In.lb	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
Avarinio stabdymo momentas leidžia 1000 kartų per pavarų dėžės eksploatavimo laiką	T 2 NE		Nm	3x vardinis išėjimo sukimo momentas
			In.lb
Vardinis įėjimo greitis (T2N, aplinkos temperatūra 20 laipsnių C)b	N 1n		aps./min	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
Maksimalus įvesties greitis	N 1maks		aps./min	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
Maksimalus grįžtamasis atsakas	J t		arcmin	PLMD120≤5ARCMIN PLMD+ 120≤3ARCMIN pritaikytas≤1ARCMIN
Sukimo momentas be apkrovos (nt=3000 aps./min., pavarų dėžė 20ºC)	T 012		Nm	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			In.lb	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
Sukimo standumas	C t21		Nm/arcmin	25
			In.lb/arcmin	221
Maksimali radialinė jėga	F 2AMAX		N	7000
			Lbf	1575
Maksimali ašinė jėga	F 3RMAX		N	3300
			lbf	742.5
Maksimalus sukimo momentas	M 2KMax		Nm	487
			In.lb	4310
Gyvenimo valanda	L h		Hr	≥20000
Veiksmingas esant pilnai apkrovai	η		%	94
Aplinkos temperatūra	ºC			-15-40
	F			nuo 5 iki 104
Korpusas leidžia maksimaliai temperatūrai	ºC			+90
	F			194
Tepimas				Gyvenimo tepalas
Sukimosi kryptis				Įvestis ir išvestis ta pačia kryptimi
Apsaugos lygis				IP65
Montavimo kryptis				Bet kokia kryptis
Darbinis triukšmas (yra 10 ir n1 s 3000 aps./min tuščias)	LPA DB(A)			≤58
Inercija	J1	Kg.cm2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³in.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

1. Pavarų perdavimo sąsaja pritaiko pilnus adatinius ritininius guolius be narvelio,
kontaktinio ploto padidinimas, siekiant pagerinti konstrukcijos tvirtumą ir išėjimo sukimo momentą.

2. Planetos laikiklis ir išėjimo velenas turi integruotos konstrukcijos konstrukciją
pagerinti konstrukcijų kompaktiškumą, kartu užtikrinant maksimalų sukimo standumą.

3. Naudojant sintetinį tepamąjį tepalą ir naudojant IP65 apsaugos klasės sandarinimo konstrukciją,
tepalinė alyva nenuteka ir nereikalauja priežiūros.

4. Apkarpydami sraigto danties paviršiaus danties profilį ir laidą, kad sumažintumėte krumpliaračio įjungimo ir ištraukimo poveikį ir triukšmą,
Padarykite krumpliaračių sujungimo procesą stabilesnį ir padidinkite pavarų sistemos tarnavimo laiką.

5. Reduktorius pritaikytas sraigtinės pavaros konstrukcijai, o jo danties profilio santykio santykis yra daugiau nei du kartus didesnis nei įprastų krumpliaračių.
Jis pasižymi sklandaus veikimo, mažo triukšmo, didelio išėjimo sukimo momento ir mažo laisvumo charakteristikomis.

Techninės paslaugos:

Pagal užsakovo pateiktus atitinkamus parametrus SIGRINER inžinerinė programinė įranga naudojama mechanizmo įrangos judėjimo apkrovos kreivės diagramai sukurti, kad būtų gauti atitinkami parametrai ir išvesta judėjimo apkrovos kreivė. Intuityviai parodykite svarbius parametrus ir apkrovos indeksus perdavimo sistemoje, kad padėtumėte klientams atlikti pagrįstą konstrukcijos projektą.
SIGRINER teikia amotorinių variklių duomenų bazę iš 500 servo variklių gamintojų visame pasaulyje

Klientų mokymas:
Mums didelė garbė suteikti jums savo taikomosios skaičiavimo ir perdavimo projektavimo patirtį. Galime surengti atitinkamus mokymus pagal Jūsų poreikius. Susisiekite su mūsų inžinieriumi arba atsiųskite mums skambutį/wechat

Pramonės pritaikymas• Mes teikiame greitą tiekimą ir tvirtą palaikymą visame pasaulyje per visą pardavimo ir aptarnavimo tinklą
• Turėdami ilgametę patirtį, mūsų autoritetingi ekspertai teikia rinkoje pirmaujančias konsultavimo paslaugas įvairiems pramonės sektoriams

•Robotika, automatika ir manipuliatorių technologija
Įvairių servo pavarų dėžių ir mechaninių pavarų sistemų, nuo ekonomiškų iki aukščiausios klasės modelių; gali būti pritaikytas įvairiems robotams ir jų pagalbinėms ašims, tokioms kaip transmisijos velenai ir stoties valdymo įrenginiai

•Spausdinimo mašina
Novatoriška pavarų dėžė užtikrina stabilumą, sinchronizacijos tikslumą ir ilgalaikį tikslumą net ir dideliu greičiu
Puikus sprendimas aukštos kokybės spausdinimo procesams ir kitoms nuolatinio darbo programoms
Pasirinkimas: integruotas jutiklis popieriaus įtempimui ir panašiems parametrams stebėti

•Mašinos ir gamybos sistemos
Didelis tikslumas, stabilus veikimas ir aukštas efektyvumas – visa tai pasiekiama naudojant stabilius, nulinio laisvumo ir didelio tvirtumo mechaninių sistemų sprendimus, tokius kaip produktų pritaikymas tiekimo, sukimosi ir pagalbinėms ašims.
•Maisto ir pakavimo mašinos
Pavarų dėžių serija, specialiai sukurta įvairiems velenams, naudojamiems pakavimo technologijos srityje (įskaitant pavarų dėžes su antikorozine konstrukcija), gali padidinti darbo efektyvumą, mechaninį lankstumą ir ciklo greitį.

•Tekstilės mašina
•Automatinė konservavimo gamybos linija
