Aukštos kokybės keturių ašių impulsinio judesio valdymo kortelė

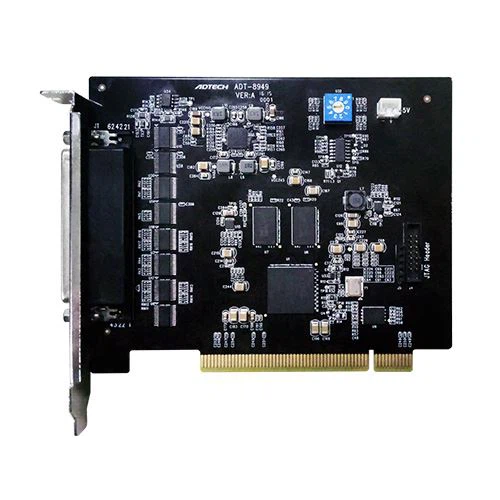

ADT-8949C1/H1 High-performance Four-axis Pulse Motion Control Card Based On PCI Bus

Aukštos kokybės keturių ašių impulsinio judesio valdymo kortelė

ADT-8949C1/H1 kelių ašių judesio valdymo kortelė yra didelio našumo keturių ašių judesio valdymo kortelės, pagrįstos Suntime kompiuterio PCI magistrale, narys. Sistema gali palaikyti iki 10 valdymo kortelių ir valdyti 40 servo / žingsninių variklių. Jis turi T tipo, S tipo ir E tipo pagreičio ir lėtėjimo, taško padėties ir trajektorijos judėjimo planavimo funkcijas, taip pat turi elektroninės pavaros, elektroninio CAM sinchroninio judesio planavimo, tiesinės interpoliacijos, lanko interpoliacijos planavimo, spline kreivės, sekimo funkcijas. ir taip toliau. Ypač naudojamas didelės spartos, didelio tikslumo ir tikslios padėties valdymo reikalavimams, produktas yra plačiai naudojamas bandymų, puslaidininkių pakuočių, robotų rankenų, dozavimo, pakavimo, graviravimo, PCB apdorojimo ir kitose pramonės šakose.

Siųsti užklausą

Funkcinės charakteristikos

32-bit PCI magistralė, prijunkite ir leiskite;

Valdomų ašių skaičius: keturios ašys;

Maksimalus impulsų išėjimo dažnis 5MHz;

Kiekvienos ašies kodavimo įrenginio grįžtamojo ryšio kanalo A/B fazių skirtumo impulsų įvestis arba impulsų įvestis aukštyn ir žemyn, 32-bitų skaičiavimas, dažnis iki 2MHz, 4 daugiklis;

Impulso išvesties tipas: impulsas + kryptis (PUL+DIR) arba dvigubas impulsas (CW+CCW);

Didelės talpos kelių ašių talpyklos interpoliavimo funkcija, gali saugoti 10K interpoliavimo instrukcijas;

Palaikykite aparatūros serijos numerį, trečiosios šalies šifravimą.

T formos, S formos, E formos kreivės pagreitis ir lėtėjimas;

Rankinio lėtėjimo funkcija;

Bet kokia 2-4 ašies aparatinės įrangos linijinė interpoliacija, bet kokia 2, 3 ašių aparatinės įrangos lanko interpoliacija;

Rankinė pulso funkcija;

Impulsų išvesties režimas;

Zondo aparatinės įrangos fiksavimo funkcija;

Elektroninė CAM, elektroninė pavara;

Spline kreivė, sekti;

Padėčių palyginimas ir judesio komandų sujungimas;
