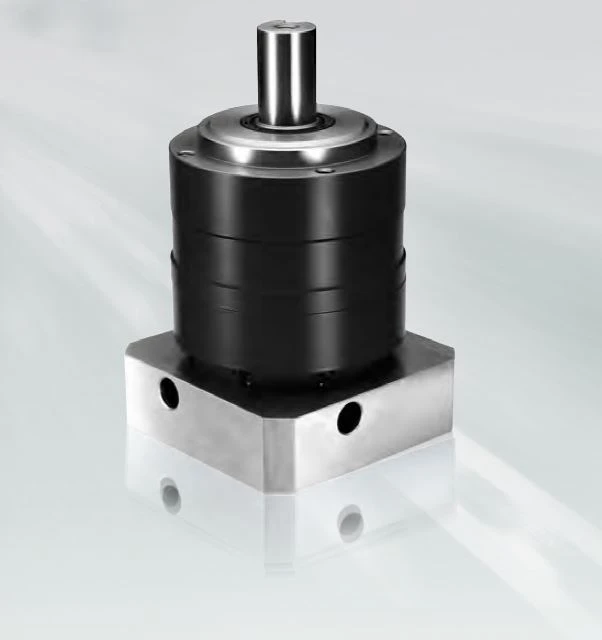

Didelio sukimo momento pramoninė planetinė pavarų dėžė PLMD90/90+ 2 lygis

Didelio sukimo momento pramoninė planetinė pavarų dėžė PLMD90/90+ 2 lygio reduktorius, pasižymintis plačiu universalumu. Vidinėje pavaroje naudojamas mažai anglies išskiriančio legiruotojo plieno karbiurizuojantis gesinimo ir šlifavimo arba azotavimo procesas.

Siųsti užklausą

ETAPAS			2
Sumažinimo koeficientas	i		15	16	20	25	30	35	40	50	60	70	80	100
Nominalus išėjimo sukimo momentas	T2N	Nm	130	50	50	60	55	50	45	60	55	50	45	40
Nominalus išėjimo sukimo momentas	T2N	in.lb	1151	1239	1239	1416	1328	1239	1062	1416	1328	1239	1062	885
Avarinio stabdymo momentas Leisti 1000 kartų per pavarų dėžės eksploatavimo laiką	T2 NE	Nm	3 x NOM.Išvestis
	T2 NE	in.lb	3 x NOM.Išvestis
Vardinis įvesties greitis (T2N, 20°C aplinkos temperatūra)	N 1n	aps./min	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
Didžiausias įvesties greitis	n 1maks	aps./min	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
Maksimalus grąžos tarpas	jt	arcmin	PLMD 90≤5ARCMIN PLMD⁺90≤3ARCMIN pagal užsakymą ≤1 ARCMIN
Neapkrovos momentas (nt=3000 aps., pavarų dėžė 20°C)	T 012	Nm	0.8	0.8	0.6	0.6	0.5	0.4	0.4	0.3	0.3	0.3	0.3	0.3
Neapkrovos momentas (nt=3000 aps., pavarų dėžė 20°C)	T 012	in.lb	7.1	7.1	5.3	5.3	4.4	3.5	3.5	2.7	2.7	2.7	2.7	2.7
Sukimo standumas	C t21	Nm/ lanko min	10
Sukimo standumas	C t21	in.lb / arcmin	89
Didžiausia radialinė jėga	F 2AMAX	N	3500
Didžiausia radialinė jėga	F 2AMAX	lbf	787.5
Didžiausia ašinė jėga	F 3RMAX	N	1400
Didžiausia ašinė jėga		lbf	315
Maksimalus sukimo momentas	M 2KMax	Nm	236
Maksimalus sukimo momentas		in.lb	2089
gyvenimo trukmė	Lh	val	≥20000
Efektyvumas esant pilnai apkrovai	η	%	94
Aplinkos temperatūra	℃		-15~40
Aplinkos temperatūra	F		5~40
Didžiausia leistina apvalkalo temperatūra	℃		+90
Didžiausia leistina apvalkalo temperatūra	F		194
Tepimas			Gyvenimo tepalas
Sukimosi kryptis			Įvestis ir išvestis ta pačia kryptimi
Apsaugos lygis			IP65
Montavimo kryptis			Bet koks
Darbinis triukšmas (i=10 ir n1=3000 aps./min be apkrovos)	L_PAdB(A)		≤58
Inercijos momentas	J1	Kg.cm²	0.47	0.47	0.47	0.47	0.47	0.47	0.47	0.44	0.44	0.44	0.44	0.44
Inercijos momentas	J1	10^-3in.lb.s²	0.41	0.41	0.41	0.41	0.41	0.41	0.41	0.38	0.38	0.38	0.38	0.38

Prekės aprašymas:

Mažo laisvumo didelio greičio pavarų dėžė
Standartinės specifikacijos taikomos aukšto padėties nustatymo tikslumui ir didelio dinaminio periodo darbo sistemai
Ypač nuolatiniam darbui dideliu greičiu
PLMD/PLMD* AUKŠTO TIKSLUMO būtinas būdas pasiekti aukštą efektyvumą

MŪSŲ PRIVALUMAS

Dizainas&stiprintuvas; technologija
Projektuojame ir atliekame technologijas

1. Pavarų perdavimo sąsaja pritaiko pilnus adatinius ritininius guolius be narvelio,
kontaktinio ploto padidinimas, siekiant pagerinti konstrukcijos tvirtumą ir išėjimo sukimo momentą.

2. Planetos laikiklis ir išėjimo velenas turi integruotos konstrukcijos konstrukciją
pagerinti konstrukcijų kompaktiškumą, kartu užtikrinant maksimalų sukimo standumą.

3. Naudojant sintetinį tepamąjį tepalą ir naudojant IP65 apsaugos klasės sandarinimo konstrukciją,
tepalinė alyva nenuteka ir nereikalauja priežiūros.

4. Apkarpydami sraigto danties paviršiaus danties profilį ir laidą, kad sumažintumėte krumpliaračio įjungimo ir ištraukimo poveikį ir triukšmą,
Padarykite krumpliaračių sujungimo procesą stabilesnį ir padidinkite pavarų sistemos tarnavimo laiką.

5. Reduktorius pritaikytas sraigtinės pavaros konstrukcijai, o jo danties profilio santykio santykis yra daugiau nei du kartus didesnis nei įprastų krumpliaračių.
Jis pasižymi sklandaus veikimo, mažo triukšmo, didelio išėjimo sukimo momento ir mažo laisvumo charakteristikomis.

Techninės paslaugos:

· Pagal užsakovo pateiktus atitinkamus parametrus SIGRINER inžinerinė programinė įranga naudojama mechanizmo įrangos judėjimo apkrovos kreivės diagramai sukurti, kad būtų gauti atitinkami parametrai ir išvesta judėjimo apkrovos kreivė. Intuityviai parodykite svarbius parametrus ir apkrovos indeksus perdavimo sistemoje, kad padėtumėte klientams atlikti pagrįstą konstrukcijos projektą.

· SIGRINER teikia variklių duomenų bazę iš 500 servo variklių gamintojų visame pasaulyje

Klientų mokymas:
Mums didelė garbė suteikti jums savo taikomosios skaičiavimo ir perdavimo projektavimo patirtį. Galime surengti atitinkamus mokymus pagal Jūsų poreikius. Susisiekite su mūsų inžinieriumi arba skambinkite šiuo adresu:+8615679703928(Whatsapp/wechat)

Programos:

PBM (standartinis)
Ciklo programos (ED≤60 %)
Aukštos dinamiškos programos
Aukštas padėties nustatymo tikslumas
Atvirkštinis veikimas
